Комплектация
 Камера диам. 800х900 мм.
 Камера "Изотерм20" Шибер водоохлаждаемый, снабжён электроприводом.
Диаметр прохода 320 мм.
Шибер с электроприводом "Изотерм20"
Приемная камера с дверью 320х1800 мм. Приемная камера "Изотерм20"  Привод затравки оснащен серводвигателями:
Vз=0,1 ... 8,0 мм/мин
Wз=1,0 ...30,0 об/мин
Корпус привода не вращается
 Серводвигатель "Изотерм20"
 Привод тигля:
Vт=0,01…2,0 мм/мин
Wт=1,0…20,0 об/мин
Привод тигля "Изотерм20"  Автоматический подъем и поворот камеры
 автоматический подъем и поворот камеры "Изотерм20"
Автоматическое регулирование давления в рабочей камере реализованно с использованием насосов и арматуры вакуумной системы (от любых производителей)
насосы и арматуры вакуумной системы "Изотерм20"
 Подача газа с необходимой точностью.
Газовая система на основе автоматического регулятора расхода газа.
 подача газа "Изотерм20"
Система управления  установкой на базе промышленного компьютераСистема управления "Изотерм20"   Силовая часть с современным регулятором мощностиСиловая часть "Изотерм20"
  Автоматическое управление расходом воды позволяет контролировать температуру воды в каждом контуре  Контроль воды "Изотерм20"

 контроль воды "Изотерм20"

Устройство выгрузки кристалла
Устройство выгрузки кристалла "Изотерм20"



 Индивидуальный подъемник г/п 500 кгИндивидуальный подъемник "Изотерм20"

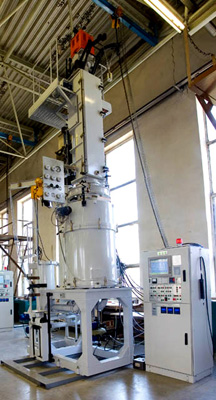

Установка выращивания монокристаллов кремния "Изотерм-20"
Установка для выращивания монокристаллов кремния "Изотерм 20"
Предназначена для производства в автоматическом режиме (кроме затравления) монокристаллов кремния диаметром до 250 мм общей длиной до 1600 мм  методом Чохральского из тигля ø 508 мм.
Технические характеристики
 Диаметр кристалла, мм, не более 250
 Длина кристалла, мм, не более 1600
 Скорость перемещения затравки, мм/мин 0,1...8,0
 Частота вращения затравки, об/мин1,0...30,0
 Погрешность поддержания скорости перемещения
 и частоты вращения затравки, %
 ±1
 Рабочий ход тигля, мм 400
 Скорость перемещения тигля, мм/мин           0,01...2,0
 Частота вращения тигля, об/мин 1,0...20,0
 Погрешность поддержания скорости перемещения
 и частоты вращения тигля, %
 ±1
 Диаметр тигля, мм 508
 Предельное остаточное давление, мм рт.ст. 5х10-3
 Максимальная скорость откачки, л/с 150
 Расход охлаждающей воды, м3 10
 Давление охлаждающей воды на входе, МПа, не менее 0,3
 Расход аргона, л/ч, не более 3600
 Рекомендуемое давление на входе в газовую систему, МПа0,25
 Рекомендуемое давление сжатого воздуха, МПа0,6
 Расход сжатого воздуха на процесс, м3, не более0,1
 Питание:
 - напряжение,В 3х380 +N
 - частота, Гц 50
 Максимальная мощность на нагревателе, кВА 150
 Напряжение питания нагревателя , В 0...60
 Габаритные размеры, мм:
 - длина 4000
 - ширина 2700
 - высота 6200
 Масса, кг 6000
 Подробное описание Установки выращивания монокристаллов "Изотерм-20"
